اصول اولیه سیم برق: چه چیزی یک سیم استاندارد را از یک سیم برق واقعی واقعی جدا می کند

آنچه به عنوان سیم برق به حساب می آید، و خط سنگین از کجا کشیده می شود

این مقوله گسترده تر از آن چیزی است که اکثر مردم تصور می کنند

هر زمانی که دستگاه یا وسیله‌ای با سیم متصل نشده باشد، از سیم برق استفاده می‌شود. یک سر آن به یک دوشاخه قالبی ختم می شود که به پریز دیواری یا پریز می رود و سر دیگر آن از طریق سیم های خالی، یک سوکت یا یک کانکتور منطبق به دستگاه متصل می شود.

نه هر سیم برق بر اساس همان استاندارد ساخته شده است، و اینجاست که تمایز "وظیفه سنگین" در عمل اهمیت دارد. طناب درجه بندی شده برای چاپگر اداری که روی فرش نشسته است، نیازهای ساختاری متفاوتی نسبت به سیمی دارد که روی یک دستگاه مته در کف کارخانه اجرا می شود، هر روز در معرض روغن، رطوبت یا ترافیک پاها سیم پیچ و باز می شود. استفاده از بند ناف سبک در کاربردهای سنگین نه تنها سریع‌تر فرسوده می‌شود بلکه زمانی که ژاکت ترک می‌خورد یا کشش فشاری تحت خمش مکرر از بین می‌رود، به یک مسئولیت ایمنی واقعی تبدیل می‌شود.

استانداردهای ولتاژ و منطقه ای که نمی توانید فرض کنید جهانی هستند

سیمی که برای شبکه یک منطقه ساخته شده است در شبکه دیگر به طور ایمن کار نمی کند

کابل‌های برق از یک استاندارد جهانی پیروی نمی‌کنند، به این معنی که ولتاژ و فرکانس یک سیم باید با منطقه‌ای که به آن ارسال می‌شود، مطابقت داشته باشد، نه فقط با دستگاهی که به آن وصل شده است. آمریکای شمالی، آمریکای مرکزی و جنوبی، ژاپن و تعداد انگشت شماری از کشورهای دیگر با ولتاژ 100 تا 130 ولت در 50 تا 60 هرتز کار می کنند. اکثر نقاط جهان با ولتاژ 220 تا 240 ولت با فرکانس 50 هرتز کار می کنند - و در هر دو گروه استثناهایی وجود دارد که کاملاً از ولتاژها یا فرکانس های مختلف استفاده می کنند.

این برای تولیدکنندگان و توزیع‌کنندگانی که تجهیزات مشابهی را به بازارهای مختلف ارسال می‌کنند، بسیار مهم است، جایی که یک مشخصات سیم برق به سادگی کد الکتریکی هر منطقه را پاک نمی‌کند. اشتباه گرفتن مشخصات منطقه‌ای یک ناراحتی جزئی نیست - سیمی که برای محدوده ولتاژ نامناسب درجه بندی شده است، خطر آتش سوزی و آسیب تجهیزات است، نه فقط یک مشکل سازگاری.

سه جزء هر سیم برق به آن بستگی دارد

در ظاهر ساده است، اما هر قسمت در صورتی که مشخص نشده باشد، حالت خرابی واقعی دارد

• دوشاخه کانکتور قالب‌گیری شده که با پریز یا پریز جفت می‌شود - پیکربندی پین و تنظیم زمین آن چیزی است که استانداردهای منطقه‌ای مانند NEMA بر اساس آن ساخته شده‌اند.
• خود بند ناف دسته هادی عایق شده که در واقع جریان را حمل می کند. گیج، مواد عایق و هادی همه مقیاس ها را با جریان و محیطی که بند ناف باید اداره کند، محاسبه می کند.
• تسکین فشار سیم را در جایی که وارد محفظه تجهیزات می شود محکم می کند و احتمال جدا شدن آن از نقطه پایانی را به دلیل حرکت، خمش، لرزش یا کشش کاهش می دهد. در طناب های سنگین، این اغلب با یک فنر ایمنی یا دستگیره نگهدارنده قطره اتوبوس تقویت می شود.

از بین این سه، کاهش کرنش جزء اصلی است که اغلب تا زمانی که از کار بیفتد دست کم گرفته می شود. یک سیم با گیج مناسب و یک ژاکت بادوام همچنان می‌تواند پیش از موعد از کار بیفتد اگر کشش‌کش اجازه دهد به جای جذب تنش مکرر مستقیماً به نقطه اتصال داخلی منتقل شود.

استانداردهای اتصال دهنده که در واقع مهم هستند: NEMA در مقابل IEC 60320

دو سیستم که بخش های مختلف یک مشکل را حل می کنند

در آمریکای شمالی، NEMA (انجمن ملی تولیدکنندگان برق) استانداردی را برای پیکربندی پریز، ظرفیت ولتاژ سیم و نوع دوشاخه تعیین می کند. شاخه های NEMA نوع A از دو تیغه صاف استفاده می کنند. نوع B یک پایه اتصال به زمین اضافه می کند، که نسخه مورد نیاز برای اکثر تجهیزات برقی فراتر از وسایل الکترونیکی کوچک است.

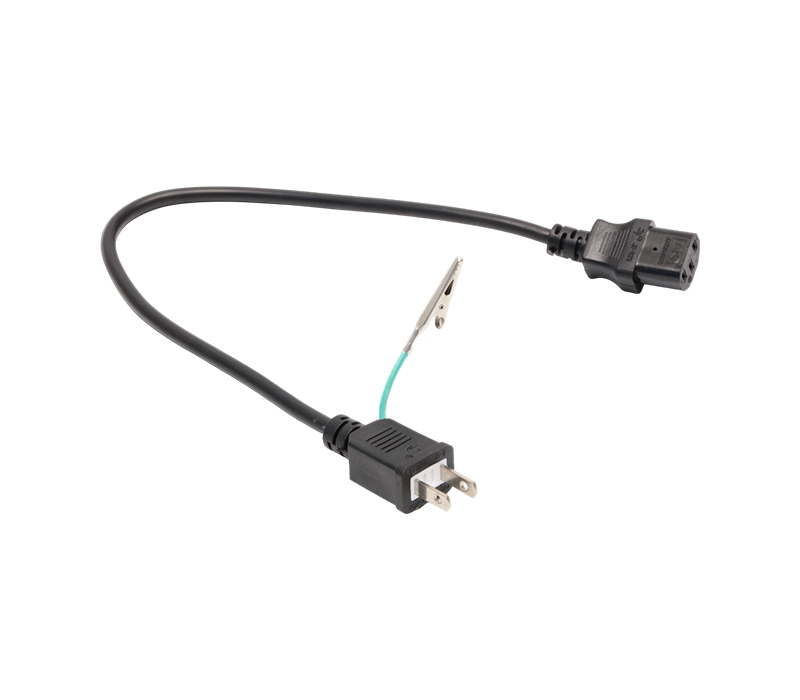

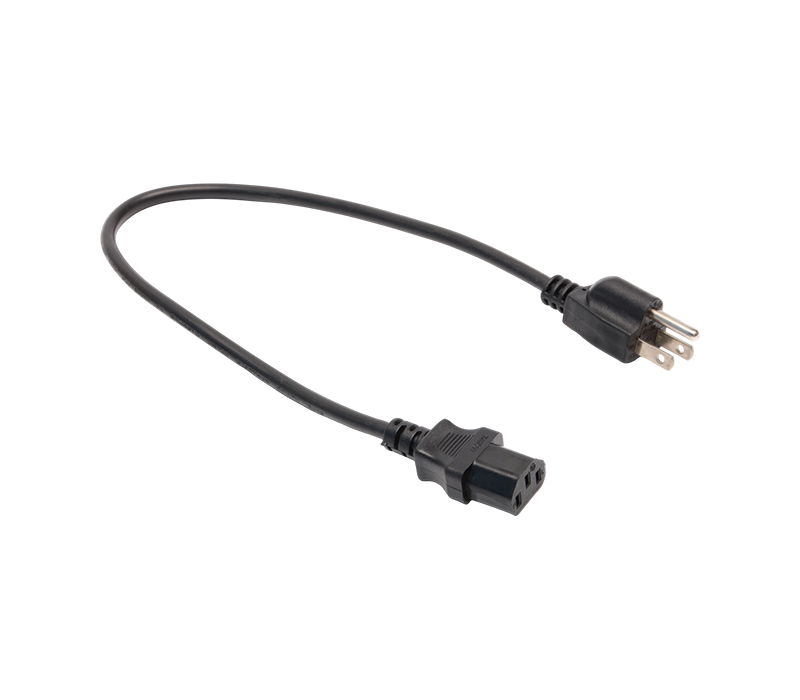

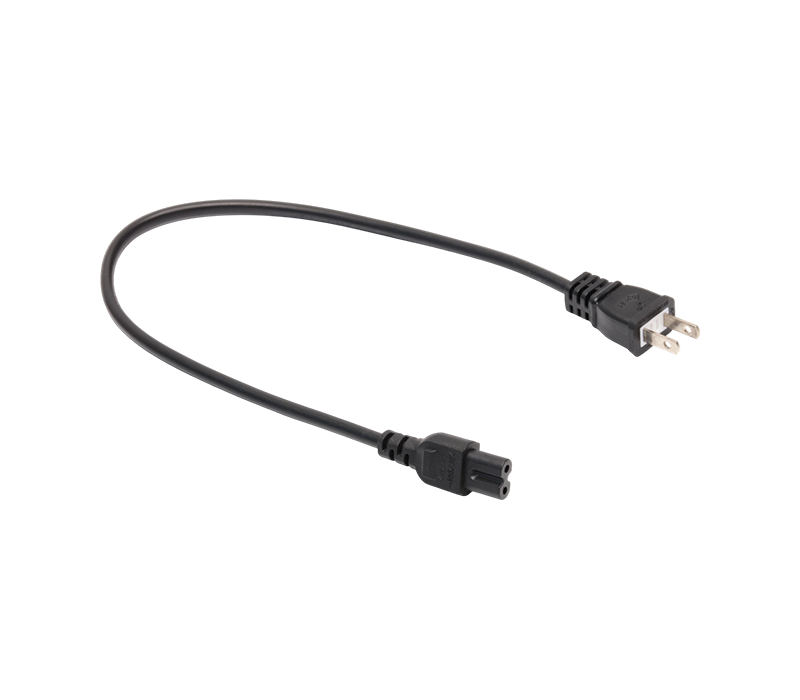

در انتهای اتصال دستگاه، IEC 60320 استاندارد بین‌المللی است که به طور گسترده در پیکربندی‌های پریز و پریز در خارج از آن استفاده می‌شود – این استاندارد بر کانکتوری که به خود تجهیزات متصل می‌شود، با درجه‌بندی‌های متفاوت از C1 تا C24 بسته به نیاز جریان، ولتاژ و دما کنترل می‌کند.

تطبیق نوع کانکتور اشتباه با یک دستگاه فقط یک مشکل مناسب نیست - یک کانکتور C13 با دمای 70 درجه سانتیگراد در دستگاهی که گرمتر از آن کار می کند، مانند کتری های خاص یا تجهیزات سرور متراکم، یک خطر حرارتی واقعی است، دقیقاً به همین دلیل است که رتبه بندی C15 به عنوان یک مشخصات متمایز و نه یک نوع جزئی وجود دارد.

تطبیق ساخت بند ناف با محیطی که در واقع می بینید

این برنامه ساخت را بسیار بیشتر از دستگاهی که در حال کار است تعیین می کند

کابل های برق استاندارد برای محیط های داخلی خشک و با دمای کنترل شده ساخته شده اند - دفتر کار، اتاق سرور، لوازم خانگی که در یک مکان قرار دارند. هنگامی که یک بند ناف باید در یک فضای نیمه بسته، یک منطقه کاری با فعالیت بالا، یا هر جایی که حرکت منظم، رطوبت یا زباله داشته باشد، کار کند، برای نگه داشتن آن نیاز به ساختار ناهموارتری دارد. این نقطه‌ای است که در آن یک سیم برق سنگین - گیج ضخیم‌تر، ژاکت محکم‌تر، کاهش فشار تقویت‌شده - دیگر خوب نیست و به تنها انتخاب مناسب تبدیل می‌شود.

جهت‌گیری دوشاخه نیز در اینجا مهم است. دوشاخه های مستقیم در فضای باز به خوبی کار می کنند، اما در فضاهای تنگ تجهیزات، دوشاخه با زاویه راست فشار مکانیکی وارد شده بر سیم را در نقطه اتصال کاهش می دهد و به طور معنی داری سایش را در تاسیسات تنگ کاهش می دهد.

جایی که سیم های برق سنگین هزینه خود را به دست می آورند

حق بیمه در تنظیمات خاص و قابل پیش بینی توجیه می شود

هزینه سیم برق سنگین به ازای هر فوت بیشتر از سیم معمولی است، و این حق بیمه در مجموعه محدودی از کاربردهای سخت قابل توجیه است: ابزارهای دستی برقی که روزانه در محل کار کشیده می شوند، تجهیزات حفاری و فرز در معرض تراشه های فلزی و مایع برش، دستگاه های پزشکی که خرابی سیم خطر قابل قبولی نیست، و در محیط کمتر کنترل شده مخابراتی در حال کارکردن در یک محیط اداری با کنترل معمولی.
